TH斗式提升機
TH斗式提升機產品概述：

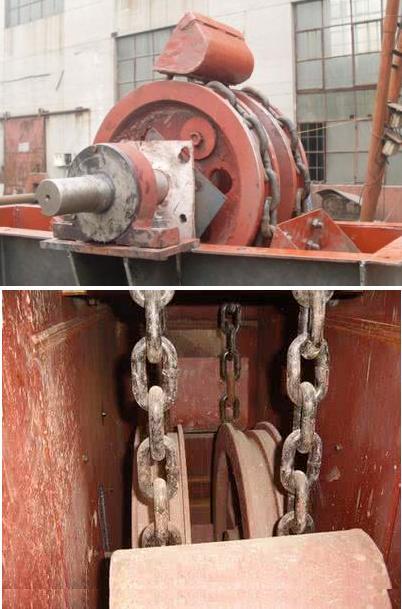

提升機廠家天太生產的TH斗式提升機又稱圓環鏈斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。
本環鏈斗式提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。
本環鏈斗式提升機的牽引機構是兩根環形鏈條.我廠生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。
本環鏈斗式提升機機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。
本環鏈斗式提升機的牽引機構是兩根環形鏈條。
TH斗式提升機的工作原理：
我公司生產的TH環鏈斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本環鏈斗式提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
TH斗式提升機的特點：
1.運行平穩、輸送效率高。
2.料斗形式多，應優先選用。
3.適應性強、安裝維修方便、壽命長。
4.整機體積小、轉速高、確保快速均勻輸送。
1.1 產品特點
TH斗式提升機是廣泛應用的垂直提升機械，為錨鏈掛式結構。
1.2 選用說明
1.2.1 訂貨時除注明型號數量外,要提供提升高度數據.
1.2.2 深斗式料斗適用干燥松散物料,淺斗式料斗適用于潮濕粘性物料。
TH斗式提升機技術參數表:
|
提升機型號規格
|
TH160
|
TH200
|
TH250
|
||||
|
料斗形式
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
|
|
輸送量(100%)米3/時
|
15.77
|
24.97
|
17.87
|
28.6
|
31.43
|
48.19
|
|
|
料斗
|
料斗容積(盛水)升
|
1.2
|
1.9
|
1.5
|
2.4
|
3.0
|
4.6
|
|
料斗間距(毫米)
|
500
|
||||||
|
鏈條
|
圓鋼直徑*節距(毫米)
|
14*50
|
|||||
|
單條破斷載荷(千牛頓)
|
≥190
|
||||||
|
傳動鏈輪轉速(轉/分)
|
69.71
|
63.22
|
44.11
|
||||
|
輸送物料最大塊度(毫米)
|
20
|
25
|
30
|
||||
注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
|
提升機型號規格
|
TH315
|
TH400
|
TH500
|
TH630
|
|||||
|
料斗形式
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
|
|
輸送量(100%)米3/時
|
35
|
59
|
58
|
94
|
73
|
118
|
114
|
185
|
|
|
料斗
|
料斗容積(盛水)升
|
3.75
|
6.0
|
5.9
|
9.5
|
9.3
|
15.0
|
14.6
|
23.6
|
|
料斗間距(毫米)
|
512 688
|
||||||||
|
鏈條
|
圓鋼直徑*節距(毫米)
|
Φ18*64 Φ22*86
|
|||||||
|
單條破斷載荷(千牛頓)
|
≥320 ≥480
|
||||||||
|
單位長度牽引件重量(公斤/米)
|
25.64
|
26.58
|
31.0
|
31.9 41.5
|
44.2
|
49.0
|
52.3
|
||
|
傳動鏈輪轉速(轉/分)
|
42.5
|
37.6 35.8
|
31.8
|
||||||
|
輸送物料最大塊度(毫米)
|
35
|
40 50
|
660
|
||||||
注釋:1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH斗式提升機料斗用途:
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40+0.232·H
式中:Q--輸送量(t/h) H--提升高度 G--張緊力

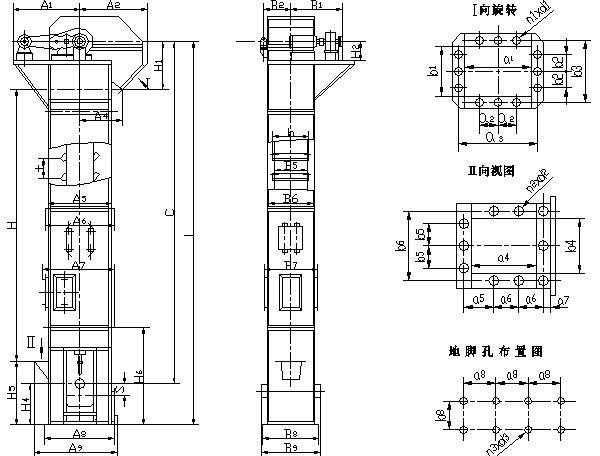

TH斗式提升機安裝尺寸表:
| 斗式提升機型號 | 整機結構尺寸 | 地腳孔尺寸 | 上部機殼尺寸 | 下部機殼尺寸 | 中部機殼尺寸 | |||||||||||||
| L | H | H3 | S | ag | bg | n3×d3 | H1 | A2 | B2 | H5 | A7 | A8 | B5 | A4 | A5 | B3 | B4 | |
| TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250 |
C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300 C＋2390 C＋2650 C＋2780 |
C-750 C-750 C-850 C-900 C-950 C-940 C-950 C-880 C-950 C-1000 |
750 750 850 900 950 1060 1250 1320 1400 1500 |
200 200 200 250 250 250 300 300 300 320 |
400 400 340 350 400 360 400 450 410 450 |
320 425 496 571 658 788 918 1100 1360 1570 |
6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26 10×Φ26 12×Φ32 12×Φ32 |
900 900 1000 1120 1250 1400 1600 1800 2000 2400 |
1000 1000 1190 1267 1394 1545 1706 1866 2065 2221 |
295 340 376 443 518 579 644 709 825 910 |
1500 1500 1800 1800 1900 2000 2200 2200 2350 2500 |
1131 1131 1346 1416 1566 1808 2028 2208 2460 2660 |
1330 1374 1649 1825 2080 2380 2720 3110 3560 4040 |
497 506 598 695 793 910 1066 1216 1460 1710 |
1000 1000 1180 1250 1400 1600 1800 2000 2200 2400 |
1105 1105 1362 1396 1546 1768 1968 2148 2370 2570 |
280 255 400 475 560 670 800 1000 1200 1450 |
385 460 532 621 706 838 968 1148 1370 1520 |
