一、螺旋輸送機/螺旋提升機概述：
　　GX螺旋輸送機又稱螺旋提升機，是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本螺旋提升機具有結構簡單，外形尺寸小，成本低，操作簡便，能按工藝要求滿足多點進料和排料。

二、螺旋輸送機技術性能及技術參數：
表一

規  格 主要技術性能 驅動裝置 驅動裝置 重量
（kg）
直徑 長度
（m）		 產量
（水泥）
t/h		 轉速
min-1		 減速機 電動機
型號 速比 型號 功率
（kw）
GX200 -10 9 60 JZQ250 23.34 Y90S-4 1.1 726
GX200 -20 9 60 JZQ250 23.34 Y90L-4 1.5 1258
GX250 -10 15.6 60 JZQ250 23.34 Y100L2-4 2.2 960
GX250 -20 15.6 60 JZQ250 23.34 Y100L1-4 3 1750
GX300 -10 21.2 60 JZQ350 23.34 Y100L2-4 3 1373
GX300 -20 21.2 60 JZQ350 23.34 Y112M-4 4 2346
GX400 -10 51 60 JZQ400 23.34 Y132S-4 5.5 1911
GX400 -20 51 60 JZQ500 23.34 Y160M-4 11 2049
GX500 -10 87.5 60 JZQ400 23.34 Y132M-4 7.5 2381
GX500 -20 87.5 60 JZQ650 23.34 Y180M-4 18.5 5389
GX600 -10 134.2 45 JZQ750 23.34 Y180L-4 22 3880
GX600 -10 134.2 45 JZQ850 23.34 Y250M-4 55 7090


三、螺旋輸送機制法和裝法說明：
螺旋輸送機按使用場合要求的不同，分為S制法和D制法兩種。
S制法一帶有實體螺旋面的螺旋，其螺距等于直徑。
D制法一帶有帶式螺旋面的螺旋，其螺距等于直徑。
螺旋輸送機按驅動裝置裝配方法的不同，分為右裝和左裝兩種：
右裝一站在電動機尾部向前看，減速器低速軸在電動機的右側。
左裝一站在電動機尾部向前看，減速器低速軸在電動機的左側。
螺旋輸送機的出料口有方形出料口、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種：
右裝一站在螺旋機頭節往尾節看，拉板向右拉開。
左裝一站在螺旋機頭節往尾節看，拉板向左拉開。

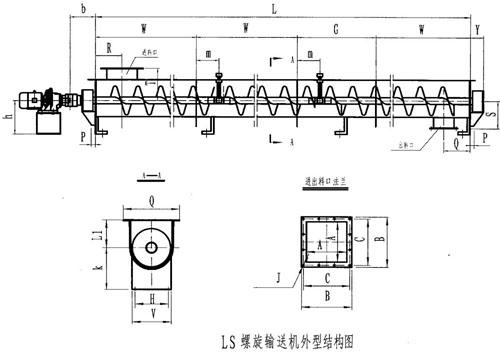

螺旋輸送機結構圖

LS螺旋輸送機：

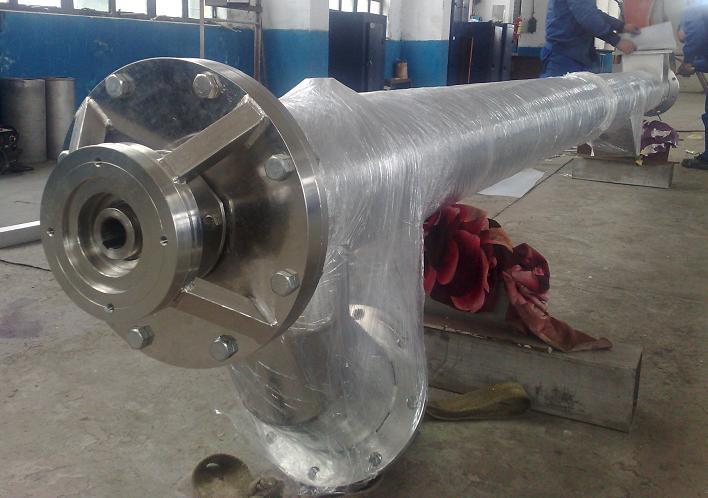

螺旋輸送機

    新鄉市天太振動機械制造有限公司主營產品系列螺旋輸送機型號有：管式螺旋輸送機、U型螺旋輸送機、無軸螺旋輸送機、垂直螺旋輸送機等，包含有LS/GX160、200、250、315、400、500、630、800、1000等規格，為方便用戶更直觀更全面的了解螺旋輸送機的運行過程及運作原理，新鄉天太振動機械特意錄制了螺旋輸送機試運行視頻：
